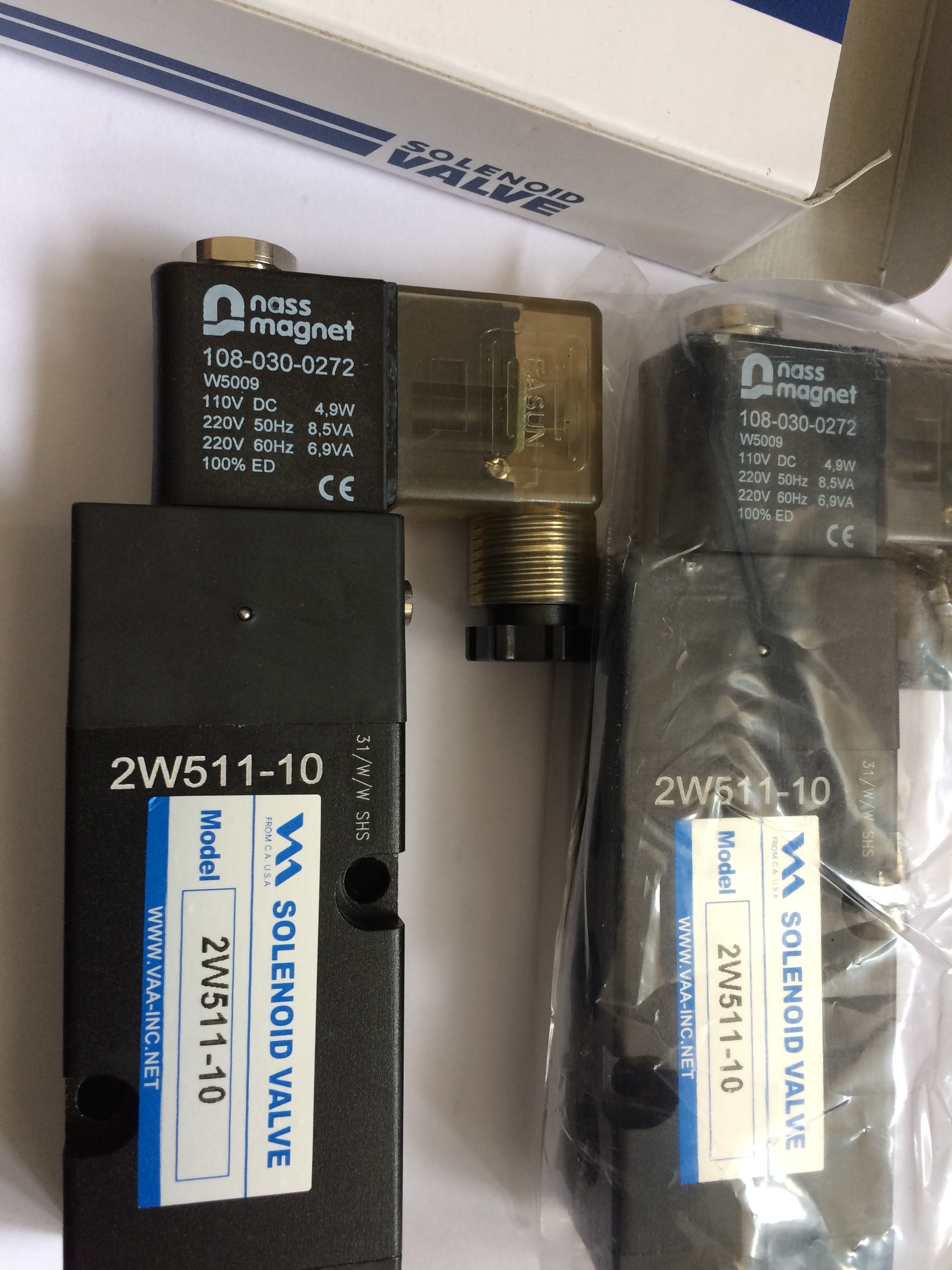

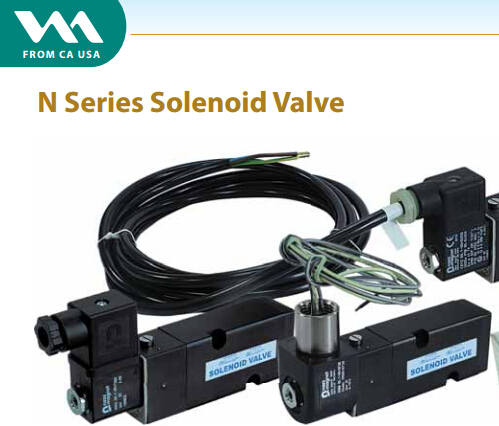

2W511-10電磁閥
2W511-10電磁閥
2W511-10二位五通電磁閥是上海西默斯流體設備有限公司對電磁閥多年的制造和研究，通過反復試驗和客戶的反饋，引進國外先進技術，改良了電磁閥線圈使用壽命短，使用不穩定等缺點，從而研制開發而成的新型電磁閥。2W511-10二位五通電磁閥，具有上海西默斯流體優秀的閥體，在各種工況和氣動頭搭配上，都輕便自如，牢固耐用。其次，電磁閥引進德國NASS線圈，保證了電磁閥的穩定和壽命，做到了中西的完美結合，是電磁閥的創新產品之一。
電磁閥選型介紹
特性：
1、結構緊湊，經久耐用，流通量大。
2、可選用手動操作方式，帶自鎖旋鈕。
3、安裝簡潔、方便，符合NAMUR連接。
4、無需潤滑，降低成本。
5、線圈為德國NASS生產，有普通型、澆封防爆型、本質安全型。
6、線圈級別為Eexm IIT4、T5、EexmII CT6（本質安全型）。
7、壽命長，工作次數在數萬次以上，性能穩定、可靠。
2產品技術參數
項目/ 型號 | 2W511—08 | 2W512—08 | 2W511—10 | 2W512—10 | |
2W521—08 | 2W522—08 | 2W521—10 | 2W522—10 | ||
工作介質 | 空氣（經40 微米濾網過濾） | ||||
動作方式 | 內部先導式 | ||||
位置數 | 五口二位/ 三口二位 | ||||
有效截面積 | 16mm2 （CV=0.78 ） | 30mm2 （CV=1.68 ） | |||
接管口徑 | 進氣=1/4 ”排氣=1/8 ” | 進氣=3/8 ” 排氣=1/4 ” | |||
潤滑 | 不需要 | ||||
使用壓力 | 1.5~8.0Kgf/cm2 （21 ～114Psi ） | ||||
最大耐壓度 | 12Kgf/cm2 （170.6Psi ） | ||||
工作溫度 | 5~60 ℃ （41 ～140F ） | ||||
電壓范圍 | ± 10% | ||||
耗電量 | AC ：4.5VA DC ：3.0W | ||||
絕緣性 | F 級 | ||||
保護等級 | IP65 （DIN40050 ） | ||||
接電形式 | 端子式 | ||||
最高動作頻率 | 每秒五次 | ||||
最短勵磁時間 | 0.05 秒 | ||||

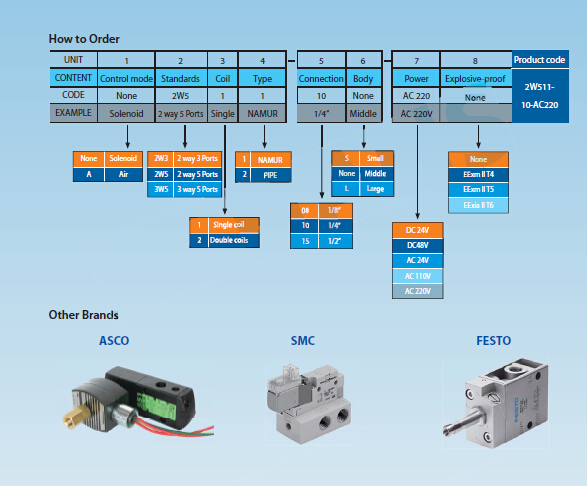

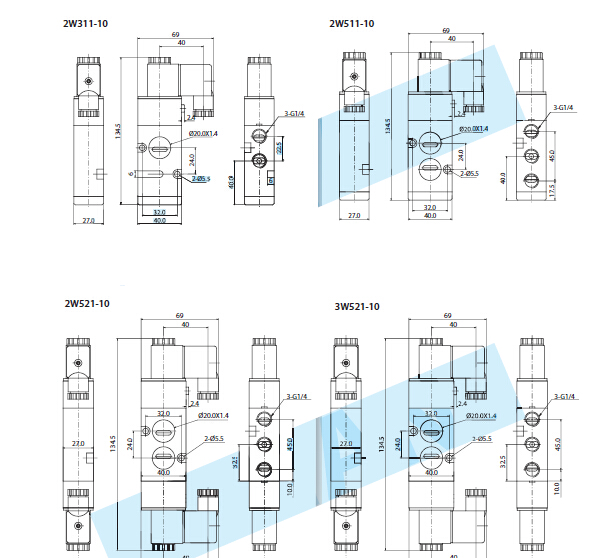

產品規格
序 號 | 產品規格 | 說 明 | ||||
1 | 2W511-08 | 五( 三) 口二位、板接式、單線圈、接管口徑1/8" | ||||
2 | 2W512-08 | 五( 三) 口二位、管接式、單線圈、接管口徑1/8" | ||||
3 | 2W511-10 | 五( 三) 口二位、板接式、單線圈、接管口徑1/4" | ||||
4 | 2W512-10 | 五( 三) 口二位、管接式、單線圈、接管口徑1/4" | ||||
5 | 2W521-08 | 五( 三) 口二位、板接式、雙線圈、接管口徑1/8" | ||||
6 | 2W522-08 | 五( 三) 口二位、管接式、雙線圈、接管口徑1/8" | ||||
7 | 2W521-10 | 五( 三) 口二位、板接式、雙線圈、接管口徑1/4" | ||||
8 | 2W522-10 | 五( 三) 口二位、管接式、雙線圈、接管口徑1/4" | ||||
標準電壓 | AC110V 50/60Hz | AC110V 50/60Hz | DC24V | |||
防爆性 | 無防爆要求 | ExmIIT4 | ExmIIT5 | |||
4產品結構及主要材質
名稱 | 材質 | 名稱 | 材質 |
本體 | 鋁合金 | 手動扭彈簧 | 不銹鋼 |
軸芯 | 鋁合金 | 軸芯彈簧 | 不銹鋼 |
手動扭O 型圈 | NBR | 引導座 | PBT+ 玻璃纖維 |
端子墊片 | NBR | 固定螺絲 | 鐵 |
軸芯O 型圈 | HNBR | 線圈包覆 | 耐熱樹脂 |
底蓋止泄墊 | NBR | 電磁閥底座 | 鋁合金 |
引導座O 型圈 | NBR | 活塞 | 塑膠 |
固定片 | 鐵( 表面鍍鎳) | 可動鐵 | 純鐵 |
螺母 | 中碳鋼 | 端子 | 塑膠 |
底蓋 |

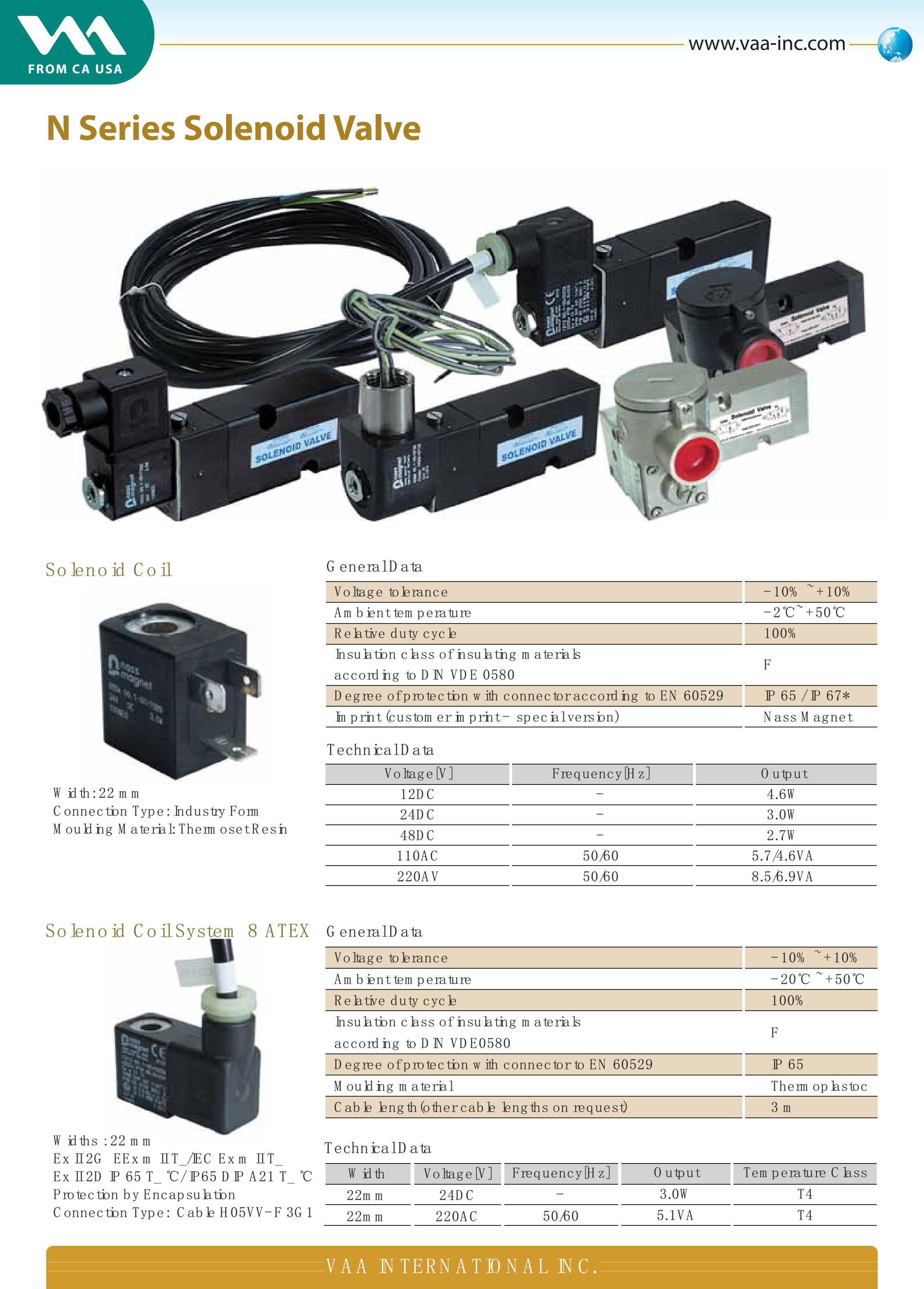

澆封型防爆線圈
由德國納斯電磁技術有限公司生產的1213/0513系列電磁閥線圈,經國家儀器儀表防爆安全監督站(NEPSI)檢驗，符合:GB3836.1-2000和3836.9-1990防爆標準規定的要求,產品防爆標準為ExmIIT4/T6,防爆合格證號分別為：GYJ03105\GYJ03104。
電磁閥線圈額定參數與溫度組別如下：
序號 | 電磁線圈 | 1213系列電磁線圈 | 0513系列電磁線圈 | ||
1 | 電壓形式 | DC | AC/50Hz-60Hz | ||
2 | 額定電壓 | 6V-125V | 12V-240V | ||
3 | 額定電流 | 0.83A-0.04A | 0.45A-0.02A | 0.393A-0.023A | 0.192A-0.010A |
4 | 穩態功率 | 5W | 2.8W | 4.8W | 2.5W |
5 | 溫度級別 | T4 | T5 | T4 | T5 |
6 | 防爆級別 | ExmIIT4 | ExmIIT5 | ExmIIT4 | ExmIIT5 |
7 | 使用環境溫度 | 獨立式安裝：-20℃-+50℃ | 獨立式安裝：-20℃-+50℃ | ||
密封式安裝：-20℃-+40℃ | 密封式安裝：-20℃-+40℃ | ||||
注：
1、電磁閥使用時應注意介質溫度對電磁閥線圈的影響，以保證其最高表面溫度符合溫度組別的要求。
2、電磁閥線圈供電回路應配置一個最大額定值為三倍于電磁閥線圈額定電流的熔斷器，或配置一個具有電磁閥線圈額定電流值的瞬態短路或熱保護式短路器。以上保護元件均應具有4000A以上分?jǐn)嗄芰Γ瑫r額定電壓不得小于電磁閥線圈的額定工作電壓。
3、電磁閥線圈所附電纜線的延伸必須配用經防爆機構認可并且具有相應防爆標志的接線盒。
4、電磁閥線圈在使用維護過程中，嚴禁產品間相互摩擦，干擦外殼表面或使用溶濟清洗，以防靜電危險。
5、引起顏色標志：淺咖啡色為相線的正極，藍線為零線或負極；黃、綠兩線為接地線。
6、電磁閥線圈沒有設有接地端子，用戶在安裝使用事應可靠接地。
本安型防爆線圈
由德國納斯電磁技術有限公司生產的1259系列電磁線圈，經國家儀器儀表防爆安全監督站(NEPSI)檢驗，符合: GB3836.1-2000爆炸性氣體環境用電器設備第一部分：通用要求和符合: GB3836.4-2000爆炸性氣體環境用電器設備第四部分：本質安全型“I”防爆標準規定的要求，產品防爆標準為ExiaIICT4/CT6，防爆合格證號GYJ04260產品型號：最大使用環境溫度范圍，測量介質最高允許溫度與防爆標志的溫度級別的對應如下所示：
序號 | 產品型號 | 1259 00-1259 49 | 1259 50-1259 99 |
1 | 溫度組別 | T6 | T4 |
2 | 最大使用環境溫度范圍 | -40℃-+50℃ | -40℃-+85℃ |
3 | 最高介質溫度 | 70℃ | 80℃ |
注：電磁線圈必須與置于非危險場所的關聯設備配套共同組成本安防爆系統方可使用于現場存在爆炸性氣體混合物的危險場所，其系統接線必須同時遵守電磁閥和所配關聯設備的使用說明書要求，接線端子不得接觸。
最大輸入電壓 | 最大輸入電流 | 最大輸入功率 | 最大內部等效參數 | |
Ui（V） | LI（MA） | Pi（W） | Ci（Nf） | Li（Mh） |
28 | 115 | 1.6 | 0 | 0 |
注：電磁閥的驅動氣源需要過濾干凈，同時需安裝消聲器以防止灰塵顆粒物質進入電磁閥體內，以免造成堵塞影響使用。以上產品請不要自行拆卸，如有問題請與我公司聯系，以免耽誤您的使用。
